CW1030是一款低本钱3串掩护IC,集成过充、过放以及过流掩护。
功效特征
? 过充电掩护
? 阈值规模 4. 175 V~4.325 V,25mV步进,±25mV精度
? 过放电掩护
? 阈值规模 2. 500V或2.700V ,±50mV精度
? 过电流掩护
? 过流检测 1
? 阈值 0. 100 V,±5mV 精度
? 过流检测 2
? 阈值 0. 200 V,±10 mV 精度
? 短路掩护
? 阈值 0. 400 V,±10mV 精度
? 过流掩护后负载锁定,扫除负载后自动恢复
? 低功耗设计
? 事情状态 12μA (25°C)
? 休眠状态 5μA (25°C)
? 封装形式:SOP-8
应用领域
? 电动工具
? 后备电源
? 锂离子及锂聚合物电池包

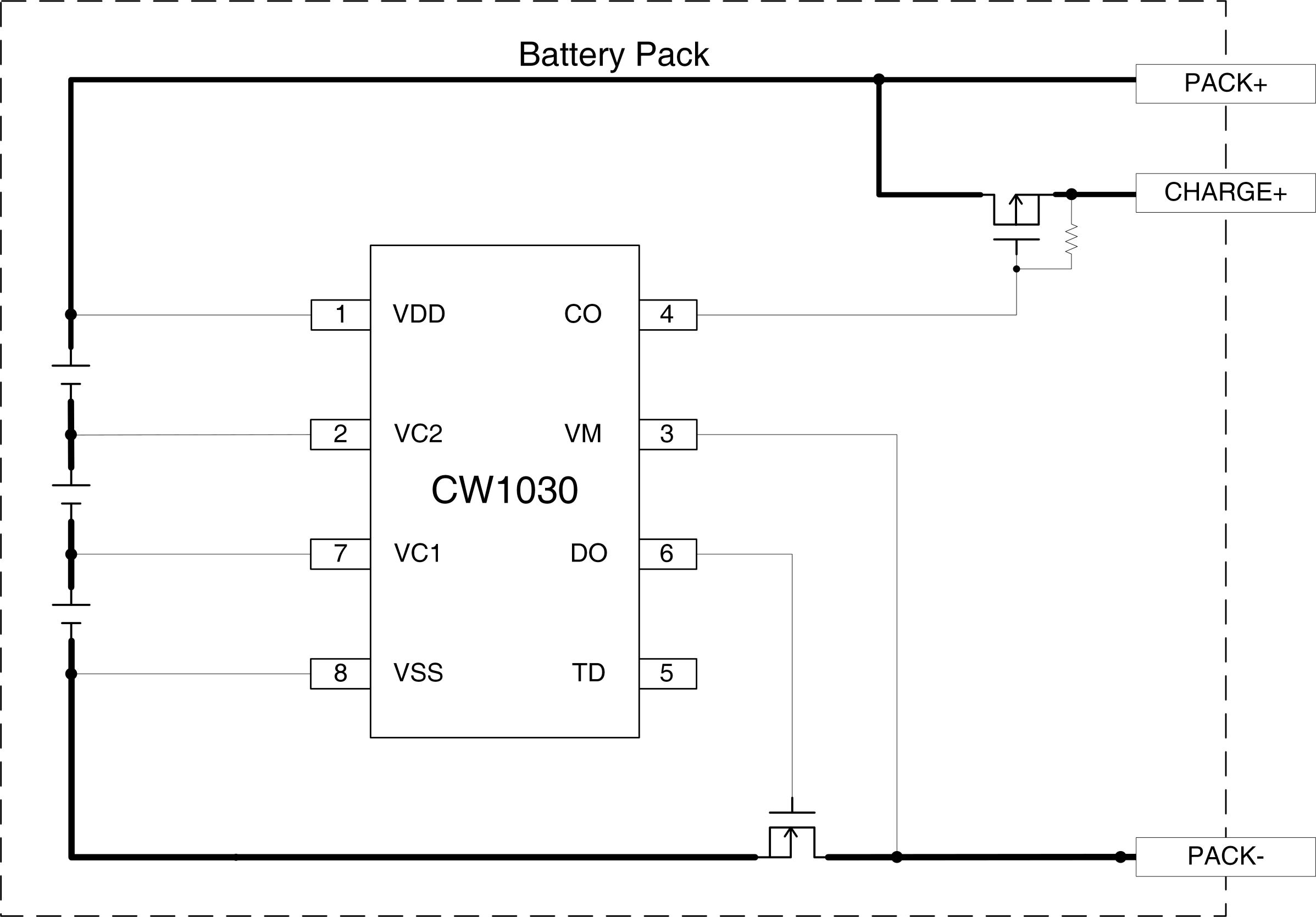

典范应用框图
